概要

ZedHipはCT画像を用いた人工股関節置換術用の3次元術前計画ソフトウェアです。
ユーザーは、15分程度でステムとカップのサイズ選定をはじめ、3次元的な設置位置検討などの術前計画を行うことが可能です。

独自のROM(range of motion)シミュレーション機能を用いることで、ステム・カップ・大腿骨・骨盤の衝突を視覚的にシミュレーションして確認することができます。

特徴

データベース機能

ZedHipはデータベース機能を備えております。術前計画に用いる患者様のCTデータを読み込んで一括管理することが可能です。

DICOMデータに対応しており、患者名・患者ID・性別・年齢・生年月日などの情報もデータベース上に表示して簡単にデータ管理を行うことが可能です。

Axial・Sagittal・Coronalビューを表示させて画像を確認することが可能なため、簡易ビューアーとしてもご利用いただけます。

人工股関節の設置

CTデータをベースにMPR画像(multi-planar reconstruction)を作成して、3次元的にステムとカップのテンプレーティングを簡単に行う事が可能です。

パラメータの算出

  • 大転子3次元移動距離、脚長引き下げ量 (整復前後)
  • ステム: 前捻角(直接値入力可)、内外反・屈曲/伸展 (大腿骨軸に対して)
  • カップ: RI、RA、OI、OA、AA、AI
  • RI: Radiographic Inclination, RA: Radiographic Anteversion
  • OI: Operative Inclination, OA: Operative Anteversion
  • AI: Anatomical Inclination, AA: Anatomical Anteversion

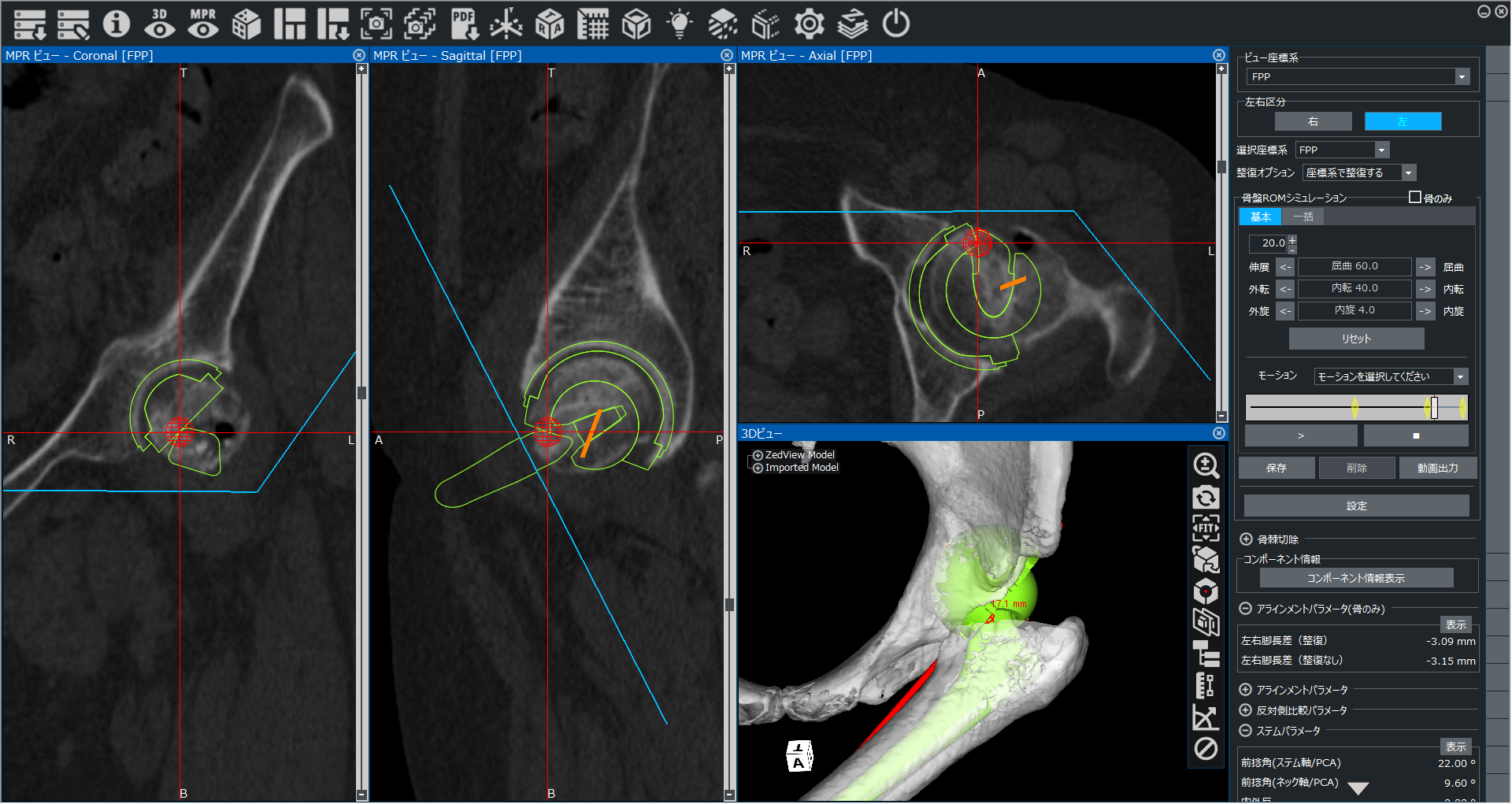

ROMシミュレーション

術前計画で設置したステムとカップを整復状態にして可動域のシミュレーションを行うことが可能です。

ROMシミュレーションではステム、カップ、大腿骨、骨盤の衝突を3次元的に確認することが可能です。
接触した箇所には赤マークが表示されます。

メディア

導入事例

3次元術前計画ソフトZedHipを用いたTHA術前計画
新潟大学大学院医歯学総合研究科
人工股関節全置換術におけるZedHipを用いた術前計画
長崎労災病院
骨棘形成が著名な股関節症例に3次元CTテンプレートが有用だった1例
千葉大学大学院医学研究院
大骨頭径Metal on Metal人工股関節におけるインプラントインピンジメント検討
神戸海星病院
術前計画におけるZedHipの有用性
白庭病院
インピンジメントフリーをめざした人工股関節全置換術
富永草野病院

連携ジグ「HipCOMPASS」

ZedHip 連携術中支援デバイス HipCOMPASS と連携させることで、カップ設置角度を正確にナビゲートできます。

  • ZedHipで算出したカップパラメータ(RI, RAなど)を入力
  • 設置角度の精度はナビゲーションシステムに匹敵
＊販売名：人工股関節臼蓋側術中支援治具ＨＩＰ ＣＯＭＰＡＳＳ
＊製造販売届出番号：13B1X00306G10431

よくある質問

推奨動作環境について

OS Windows 10 1809 以上
* Windows XP, 7 はサポートしておりません
CPU Intel Core i5-4670, i7-4770 同等以上
（CPU クロック定格 3GHz、クアッドコア以上推奨）
RAM 16GB 以上
ストレージ プログラムインストール 10GB 以上、プロジェクトデータ保存 1TB 以上
USBポート 1ポート
グラフィック解像度 1920×1080以上
ビデオカード NVIDIA Quadro P3200 または NVIDIA Geforce GTX 1060 同等以上
(3GB 以上のビデオメモリ推奨)
  • USB ポートはZedView を起動させる為のセキュリティドングルに使用します。
  • ZedView は製品ライセンスキーを提供するために SafeNet/Gemalto 社の Sentinel HASP を使用します。Sentinel HASP ドライバは、ご使用のコンピュータ上の通信ポート1947 を使用しています。Sentinel HASP とファイアウォール以外のアプリケーションがこのポートをブロックしないようにしてください。

CT画像の撮影条件について

撮影範囲 骨盤(左右の上前腸骨棘を含む)から大腿骨遠位関節面まで
データ形式 DICOM
スライス方向 Axial方向
スライス間隔 2mm以下 (推奨)
FOV 骨盤全体が入る値
Gantry Tilt 0°

導入費用について

弊社までお問い合わせください。
